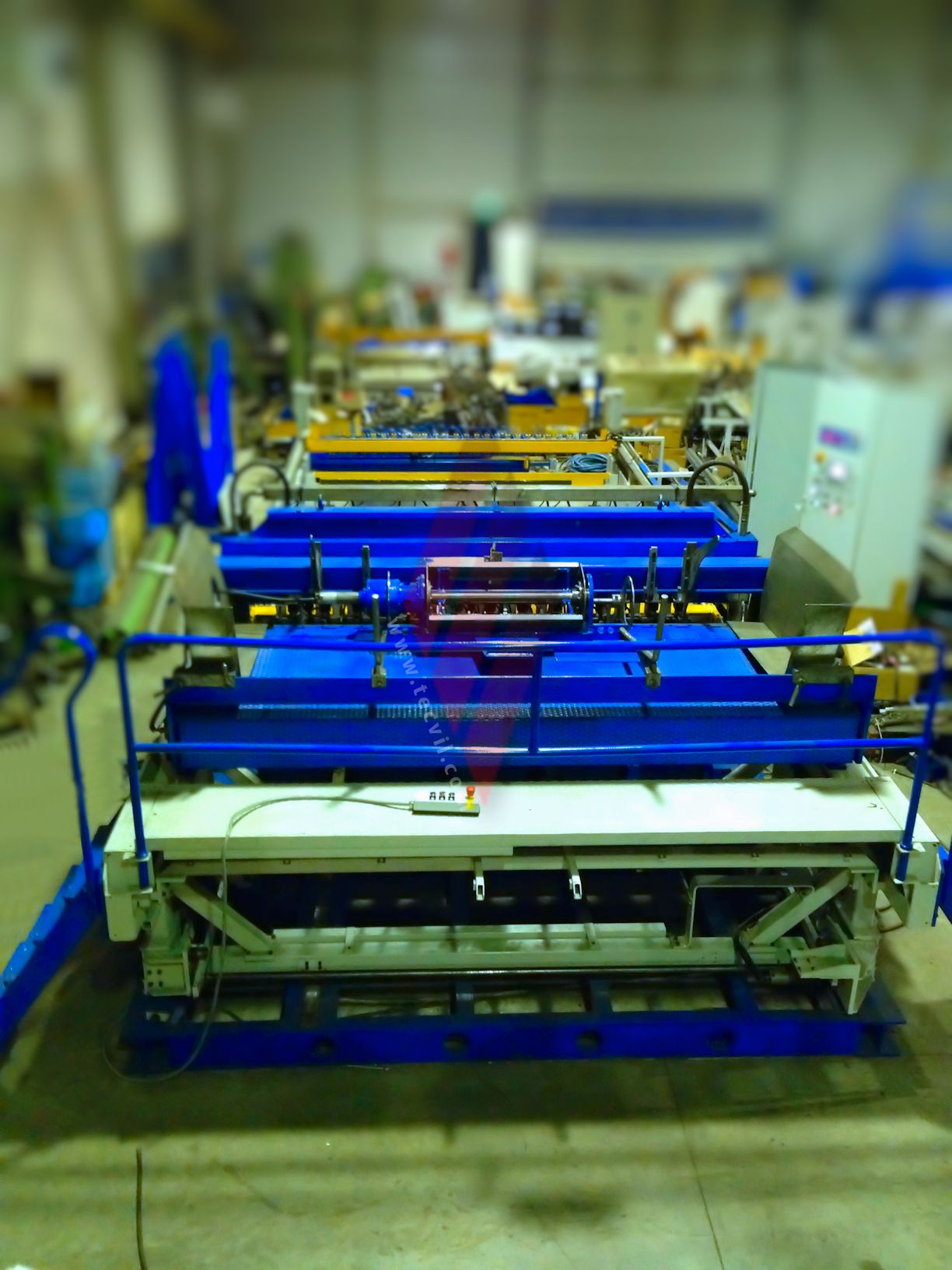

Schlatter Mesh Welding Plant MG 28.1/8D, refurbishedSOLD

Schlatter Gitterschweissanlage MG 28 , modernisiert

Flexible Gitterschweissanlage für die Herstellung von Armierungsmatten. Die Längs- und Querdrähte werden vorgerichtet und zugeschnitten zugeführt.

Die Linie ist bestückt wie folgt:

LV3 : Halb automatisches Zufuhrsystem bestückt mit 24 Transportzangen auf einem motorisierten Wagen. Dies hat den Vorteil die LD’s während dem schweissen die nächste Matte vorzubereiten.

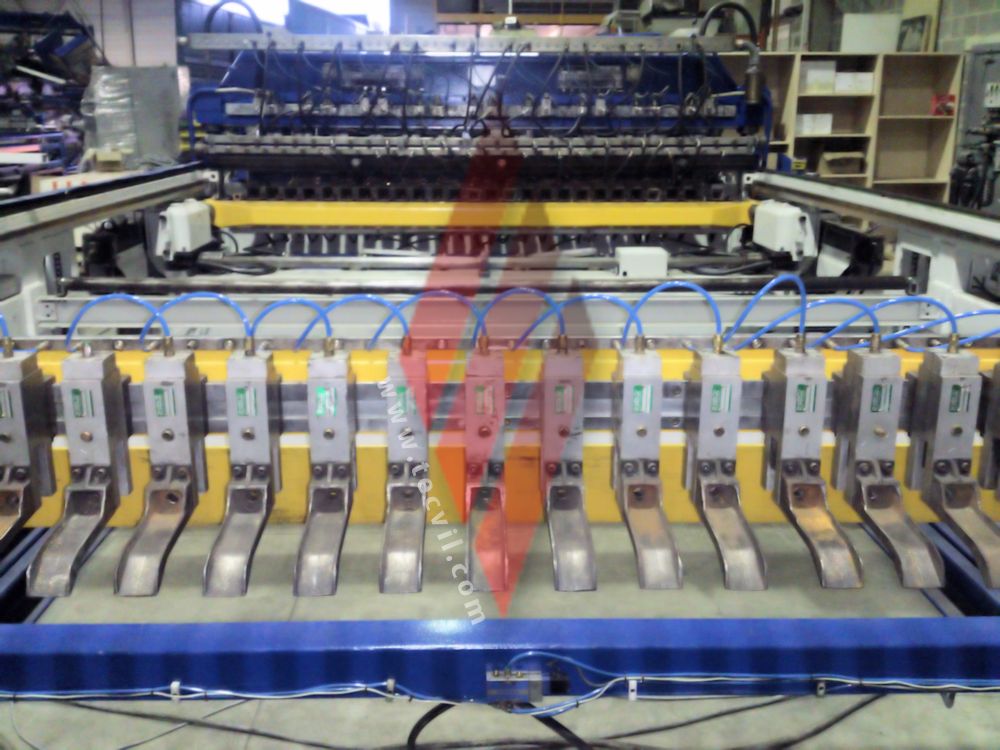

Schweissmaschine

  • PG28.1/8D

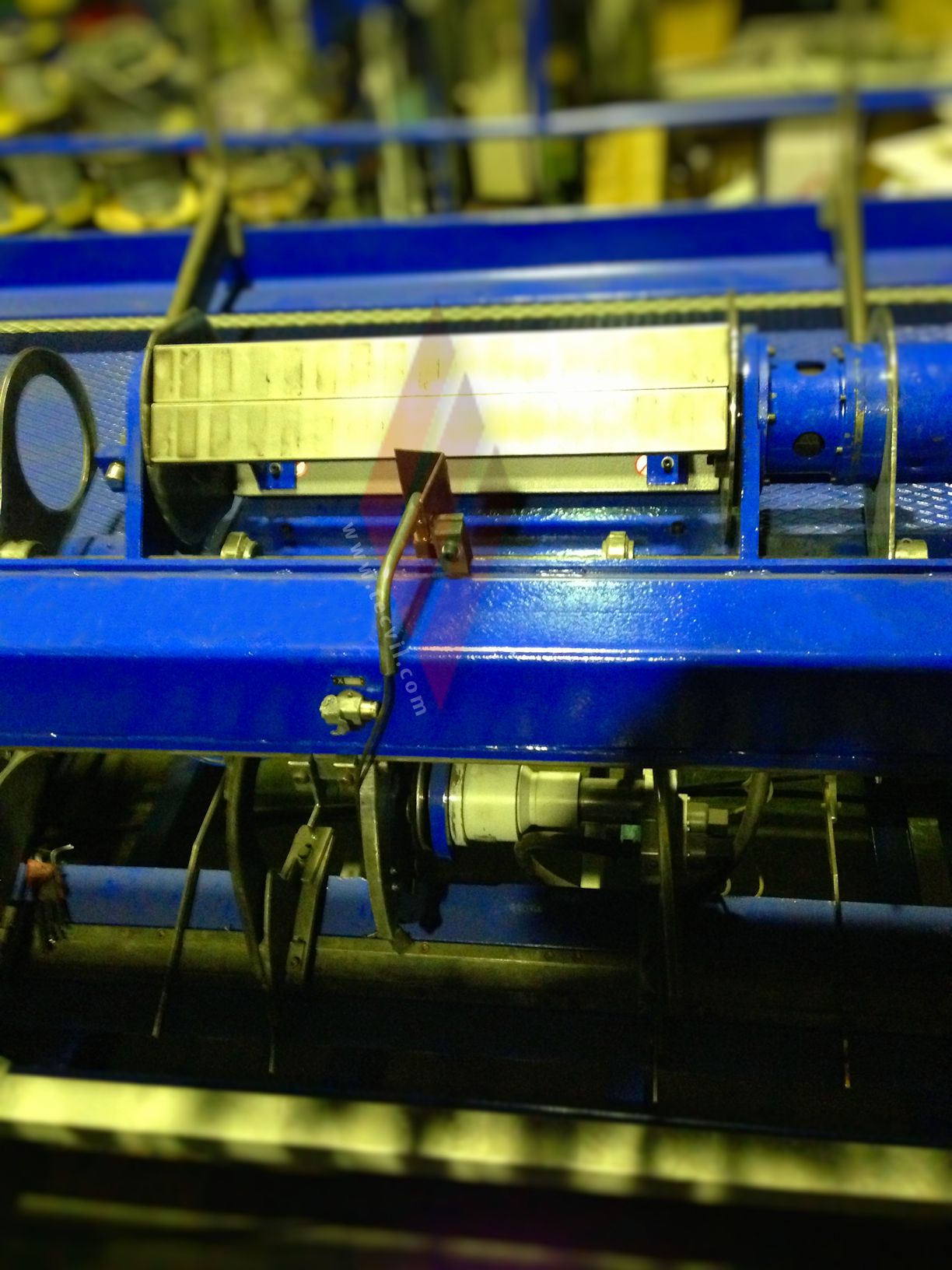

Querdrahtzufurhsystem :

  • QS5

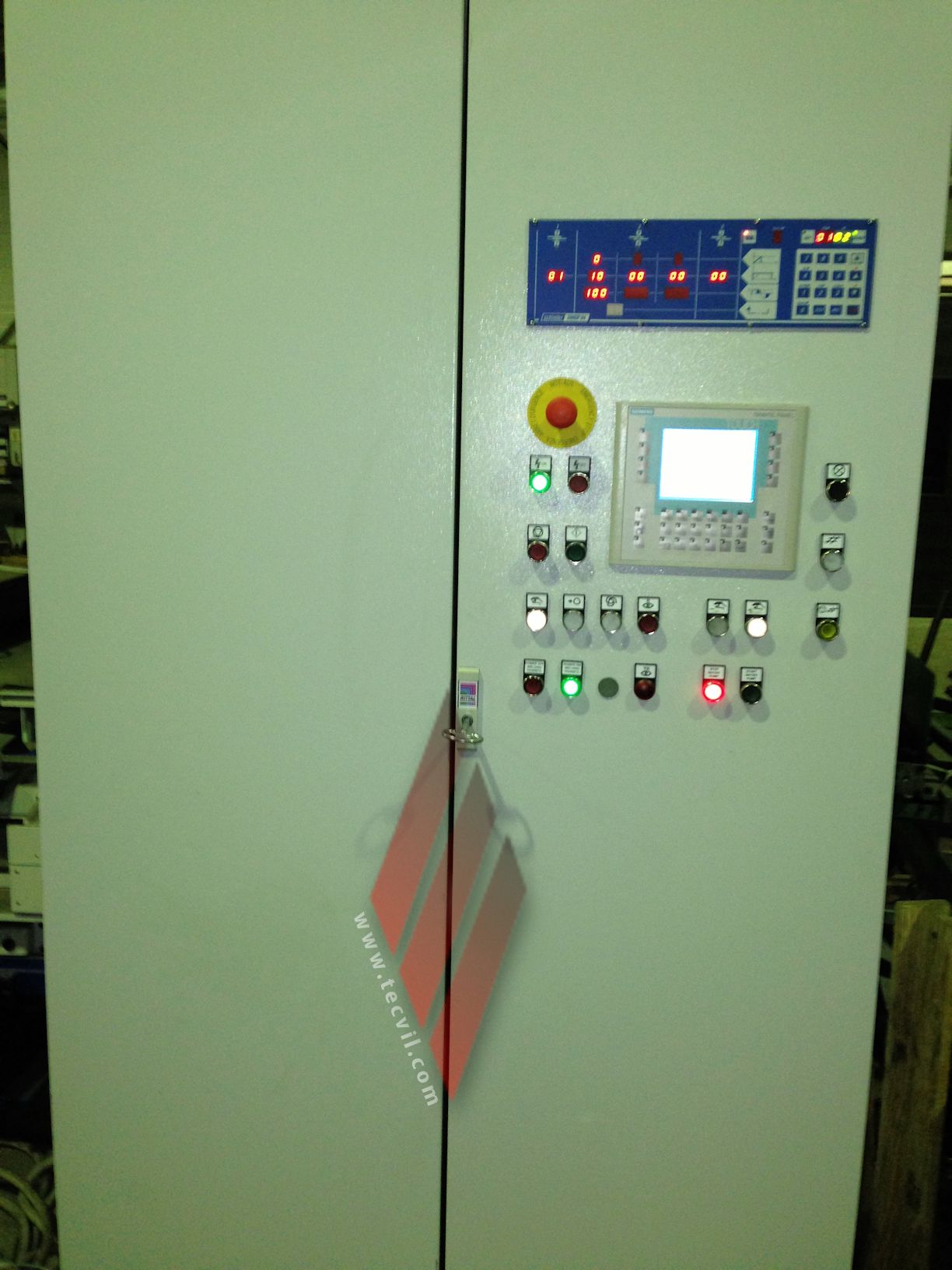

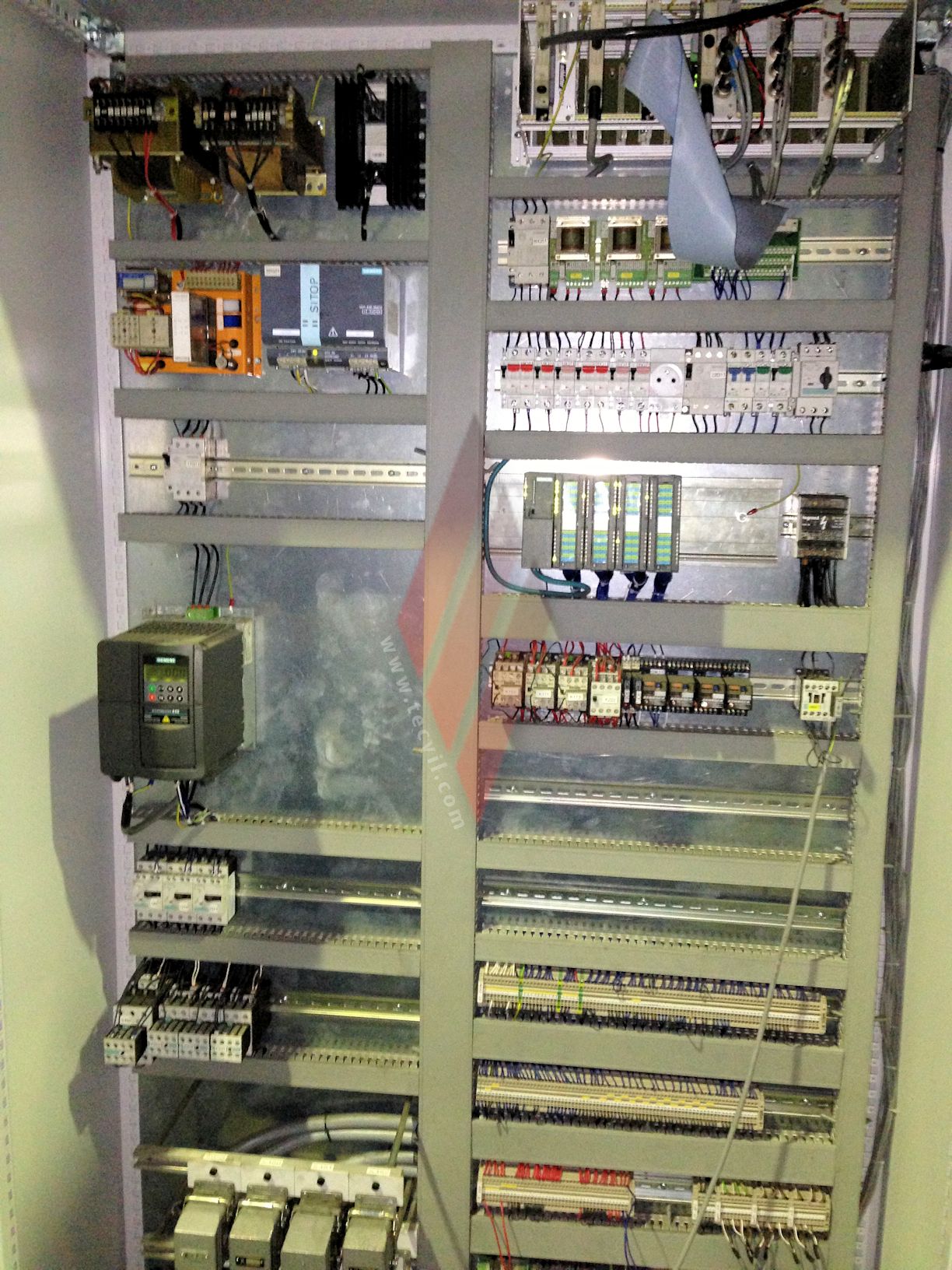

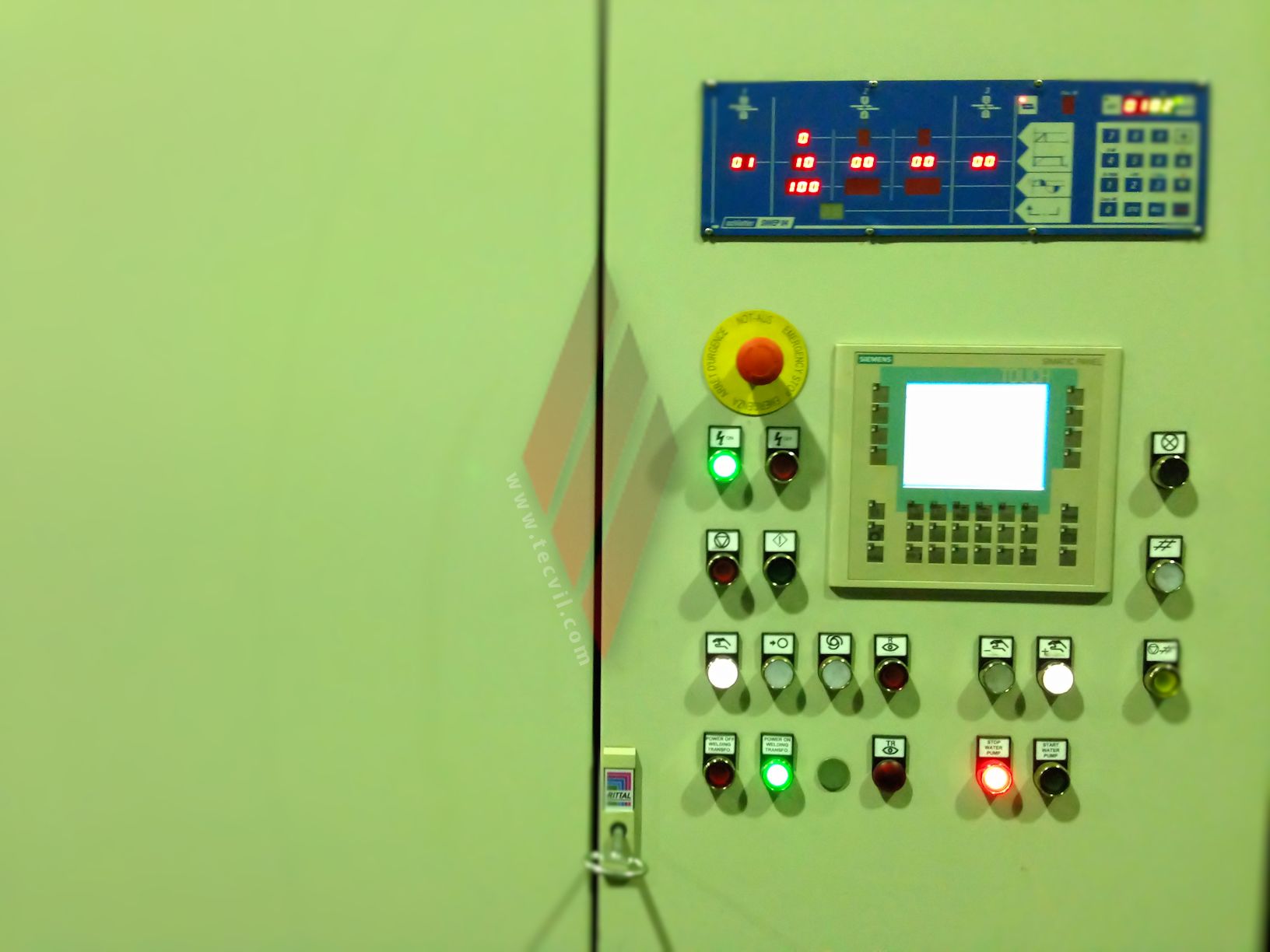

Steuerung :

  • SIEMENS SIMATIC S7 SPS
  • Schweisskontroller  SCHLATTER SWEP04





TECHNISCHE ANGABEN

Längs- / Querdrahtdurchmesser 5 – 12 mm
Längsdrahtteilung 100/150/200 mm
Querdrahtteilung  50 – 250 mm grössere Teilungen durch repetieren
Gitterbreite max. 2900 mm
Schweissbreite max. 2800 mm
Längsdrahtzuführung LV3 mit Längsdrahtanschlag für 24 Längsdrähte
Autom. Querdrahtscheibeneinwurf QS5
Anzahl Schweisspressen 12
Anzahl untere Elektrodenhalter 24
Geschwindigkeit max. 90 Querdrähte/min.
Anzahl Transformatoren 8 D-Trafos je 140 kVA, 7.1 V
Funktionssteuerung Siemens SIMATIC S7
Schweissstromsteuerung SWEP04
